TC4鈦合金是20世紀(jì)中期所研發(fā)出的一種α+β型鈦合金，具有密度低、導(dǎo)熱系數(shù)小、耐腐蝕、高溫力學(xué)性能穩(wěn)定等特點(diǎn)[1-2]。鑒于其優(yōu)良的特性，TC4鈦合金在各個(gè)領(lǐng)域都有應(yīng)用，使用量已經(jīng)達(dá)到了全球鈦合金消費(fèi)品的50%以上，是應(yīng)用最廣泛的鈦合金[3-4]。但TC4鈦合金因?yàn)榛瘜W(xué)活性高，變形阻力大等因素會(huì)導(dǎo)致其存在加工周期長(zhǎng)、制造成本高、制造柔性差等諸多難題[5-6]。尤其是通過鍛壓工藝制備不同尺寸的大型TC4鈦合金構(gòu)件時(shí)，需要配備不同尺寸的鍛壓設(shè)備和模具，導(dǎo)致成本增加和材料成品率低，在一定程度上限制了TC4鈦合金的應(yīng)用[7-8]。因此，一些學(xué)者將目光轉(zhuǎn)向了增材制造技術(shù)。
增材制造技術(shù)作為21世紀(jì)迅速發(fā)展的一種快速近成形制造技術(shù)，很好地解決了傳統(tǒng)制造中的難題，使材料利用率和成品率都提高了一個(gè)等級(jí)[9-10]。在諸多增材制造技術(shù)中，與金屬相關(guān)的增材制造技術(shù)主要包括直接能量沉積技術(shù)(directedenergydeposition,DED)、粉末床熔融技術(shù)(powder-bedfusion,PBF)、薄片層疊技術(shù)(sheetlamination,SL)[11]。金屬增材制造技術(shù)中，常用的熱源有激光和電弧等[12-15]。
隨著海洋船舶、航空航天技術(shù)的發(fā)展，對(duì)質(zhì)量輕、耐腐蝕的大型TC4合金構(gòu)件需求越來越大。然而無論是傳統(tǒng)的模具鍛造還是增材制造技術(shù)，都存在隨架構(gòu)尺寸增加導(dǎo)致其加工成本急劇飆升的問題[16-17]，故需要基于現(xiàn)有資源來拓展制備大型TC4鈦合金構(gòu)件的能力，因此有學(xué)者提出了混合制造的工藝?yán)砟睢；旌现圃旒夹g(shù)采用化整為零的思想。首先通過傳統(tǒng)的鍛造或者鑄造技術(shù)制造出整體構(gòu)件中較為簡(jiǎn)單的一部分并將其作為基體，然后使用增材制造技術(shù)在基體上制造較為復(fù)雜的一部分，最后將混合制造出的構(gòu)件進(jìn)行二次加工得到最終構(gòu)件[18-22]。該技術(shù)充分發(fā)揮了傳統(tǒng)鑄鍛制造和新型增材制造的自身優(yōu)勢(shì)，不僅可以快速制造出所需構(gòu)件，還減少了加工步驟，避免了大量的材料浪費(fèi)。這兩種技術(shù)分別作為混合制造技術(shù)的一部分，發(fā)揮其相互協(xié)同的作用可以更好應(yīng)對(duì)大型TC4鈦合金構(gòu)件的工業(yè)需求。同時(shí)，基于增材制造技術(shù)的成形特點(diǎn)，可以通過對(duì)基體的調(diào)整來對(duì)增材部分進(jìn)行一定調(diào)控。混合制造技術(shù)近些年已在制備大型構(gòu)件方面表現(xiàn)出顯著的優(yōu)勢(shì)[2,8,23-24]。同時(shí)，為了改善增材制造TC4鈦合金的組織及性能缺陷，對(duì)在線軋制技術(shù)與增材制造相結(jié)合的混合制造技術(shù)也有了一定研究。本文對(duì)國(guó)內(nèi)外相關(guān)文獻(xiàn)進(jìn)行梳理，系統(tǒng)總結(jié)了TC4合金混合制造技術(shù)中的組織和性能特點(diǎn)及其影響因素，為深入研究和發(fā)展TC4合金混合制造技術(shù)提供技術(shù)支持。
1、TC4鈦合金激光/電弧混合制造技術(shù)

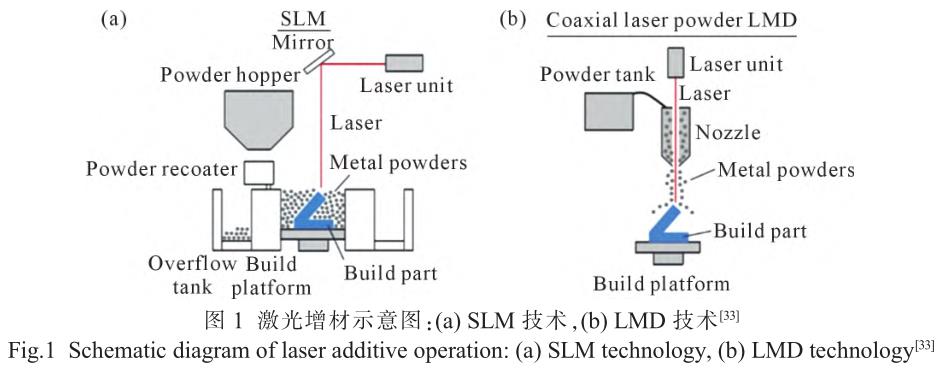

混合制造技術(shù)中，激光混合制造和電弧混合制造是當(dāng)前研究較多的兩種工藝。其中，激光混合制造是將激光加工與傳統(tǒng)機(jī)械加工相結(jié)合，通過激光束熔化金屬粉末或線材并堆疊成所需形狀，最終形成完整的零件。而電弧混合制造則是利用電弧加熱將金屬線材熔化并沉積在基底材料上，通過重復(fù)沉積層疊，逐步制造出三維零件。
在TC4鈦合金混合制造方面，激光混合制造和電弧混合制造都取得了較好的效果。以激光混合制造為例，該工藝主要基于激光選區(qū)熔化技術(shù)(selectivelasermelting,SLM)和激光熔化沉積技術(shù)(lasermelt-ingdeposition,LMD)[25-26]，可以在TC4鈦合金的表面形成幾十到幾百微米的均勻熔池，并通過控制激光功率、掃描速度等參數(shù)來實(shí)現(xiàn)更高精度和更優(yōu)質(zhì)的加工效果，其工藝流程如圖1所示。SLM技術(shù)采用功率較低的激光器，通過預(yù)先鋪設(shè)粉末，逐層選區(qū)熔化粉末的方式堆積構(gòu)件。其特點(diǎn)在于成形精度高、成型件不易變形，適用于較為復(fù)雜的構(gòu)件制造[27-30]。而LMD技術(shù)是采用高能激光束在基體表面形成熔池并沿著規(guī)劃的路徑掃描，在此過程中同步送粉。其特點(diǎn)在于成形尺寸不受限制、成形效率高，適用于大型金屬構(gòu)件的毛坯制造[31-33]。這兩種技術(shù)均突破了傳統(tǒng)模具的限制，并有效提升了材料利用率，廣泛應(yīng)用于混合制造中。

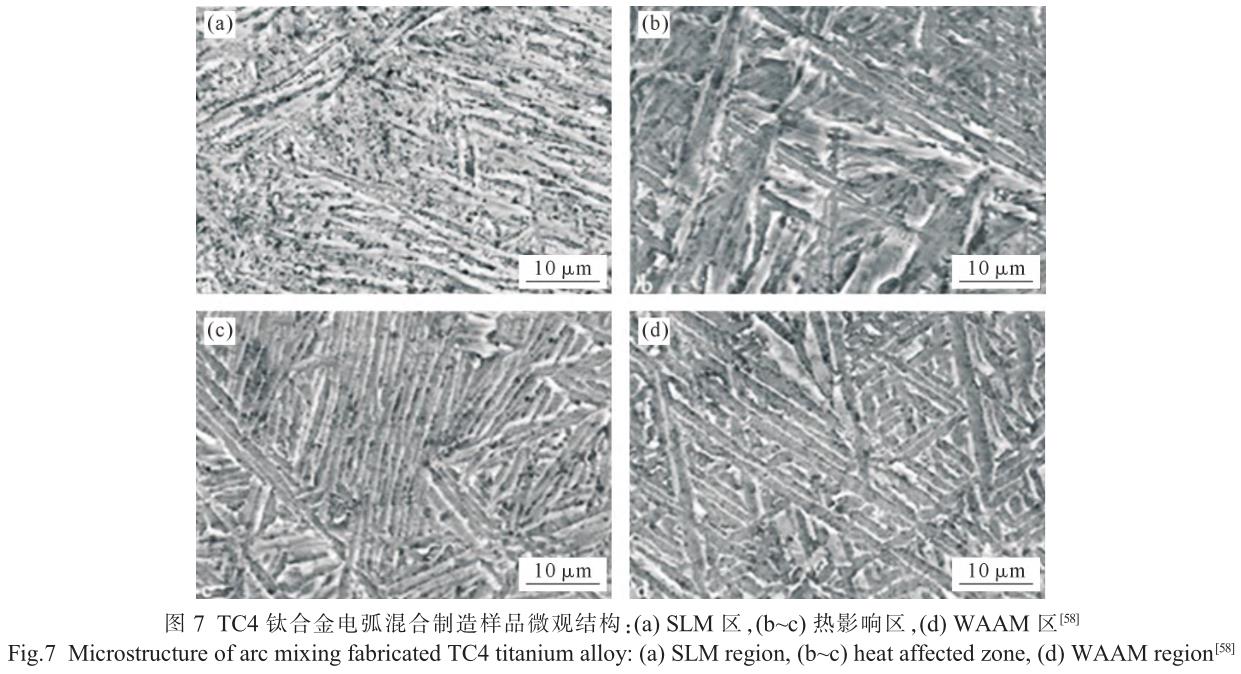

電弧混合制造也同樣適用于TC4鈦合金的制造。該工藝基于電弧增材制造(wireandarcadditivemanufacturing,WAAM)技術(shù)，可以在TC4鈦合金表面形成較大的熔池，使得熔化區(qū)域更加穩(wěn)定，并可實(shí)現(xiàn)較高的成形率和機(jī)械性能。與激光混合制造技術(shù)相比，電弧混合制造優(yōu)勢(shì)在于設(shè)備成本低、運(yùn)行成本低、能量利用率、材料利用率和沉積率大[15,34-36]。有報(bào)道指出電弧增材效率最高已經(jīng)超過20kg/h[37]。挪威NorskTitanium公司開發(fā)的第四代WAAAM裝備在低精度沉積TC4鈦合金時(shí)的沉積速率達(dá)到了10kg/h，在高精度的條件下，沉積速率也可以達(dá)到1~2kg/h[12]。

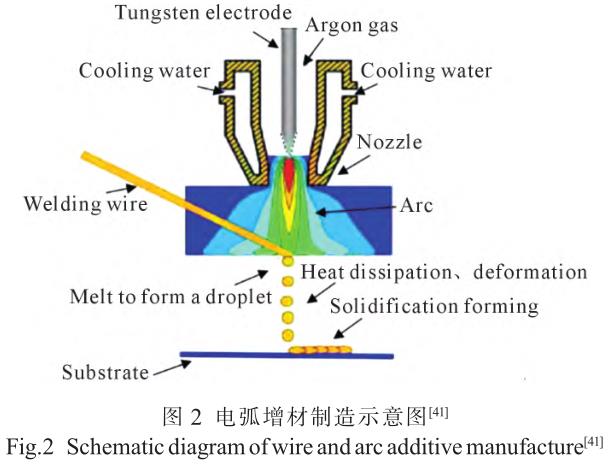

WAAM技術(shù)使用電弧作為熱源，熔化金屬絲材，使其以熔滴的形式滴落在基板上堆積并凝固成形。同時(shí)，在此過程中需輔以惰性氣體保護(hù)[38-40]，其工作流程如圖2所示[41]。
2、激光混合制造TC4鈦合金組織和性能及影響因素
混合制造中，基體與增材結(jié)合區(qū)的組織對(duì)于整體構(gòu)件的組織演化有著重要的影響，試樣沉積過程中，不同位置的熱累積和散熱效果不同，就會(huì)導(dǎo)致組織呈現(xiàn)出一種非均勻的狀態(tài)。因此，明晰混合制造TC4鈦合金構(gòu)件結(jié)合區(qū)的組織演變規(guī)律有著極其重要的意義。Li等[42]采用激光DED法在鍛造基底上制備了TC4鈦合金混合試樣，研究發(fā)現(xiàn)由于熱歷史的不同，混合制造TC4鈦合金的組織表現(xiàn)為自下而上的梯度組織，大致分為基體區(qū)、結(jié)合區(qū)、增材區(qū)。

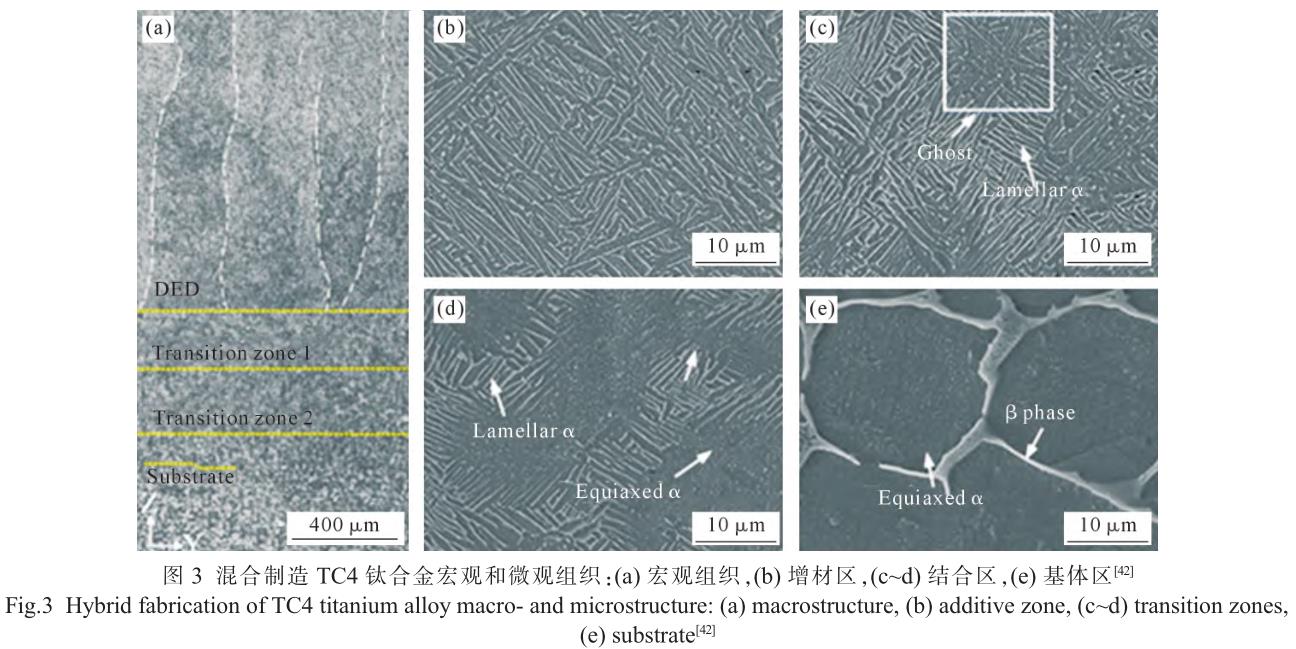

基體區(qū)由于受熱輸入的影響較小，組織形態(tài)與基底原始組織相比并未發(fā)生太大變化，由等軸α相和轉(zhuǎn)變?chǔ)孪嘟M成。在結(jié)合區(qū)，隨著熱輸入的累積和熱循環(huán)次數(shù)增加，等軸α相轉(zhuǎn)變?yōu)棣孪啵⑶译S著沉積層數(shù)增加和峰值溫度的降低發(fā)生α→β→α相非平衡擴(kuò)散，形成ghost結(jié)構(gòu)。同時(shí)，α相析出，在β晶粒內(nèi)部形成層狀α。在增材區(qū)，微觀結(jié)構(gòu)由β柱狀晶組成并沿沉積方向生長(zhǎng)，且由于冷速較快形成細(xì)長(zhǎng)的網(wǎng)籃組織，如圖3所示。

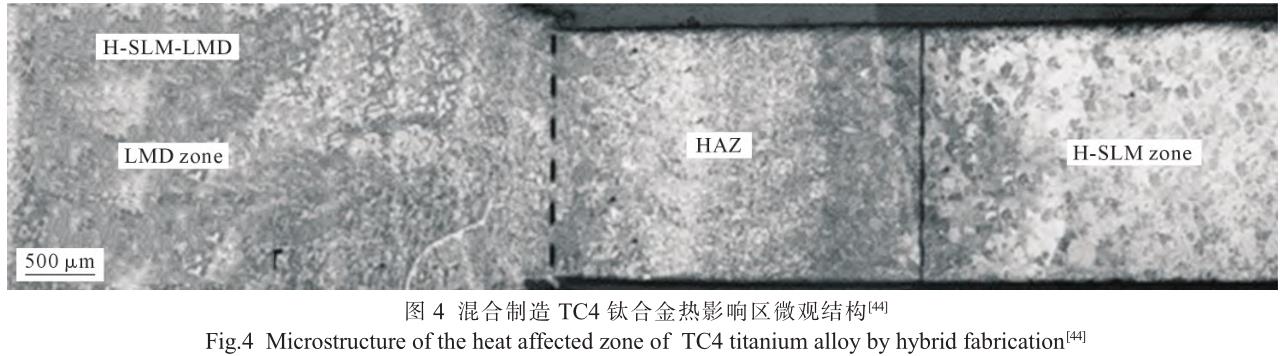

王亞輝等[43]對(duì)混合制造TC4鈦合金的組織演變規(guī)律進(jìn)行研究得到了類似的結(jié)果。結(jié)合區(qū)組織整體呈現(xiàn)出非均勻狀態(tài)。隨著熱輸入的累積，熔池溫度升高，結(jié)合區(qū)組織逐漸從雙態(tài)組織向網(wǎng)籃組織轉(zhuǎn)變。Liu等[44]研究了LMD與SLM混合制造的TC4鈦合金，發(fā)現(xiàn)在結(jié)合區(qū)處有較為明顯的熱影響區(qū)，如圖4所示。從SLM基底區(qū)到LMD增材區(qū)，其晶粒尺寸呈現(xiàn)出從小到大的梯度變化趨勢(shì)，且結(jié)合區(qū)冶金結(jié)合致密，未形成明顯缺陷團(tuán)簇區(qū)。王維等[45]也做了相同的研究，發(fā)現(xiàn)結(jié)合區(qū)組織主要由少量的α板條和針狀α′馬氏體組成。微觀組織的演化主要由溫度梯度和加熱時(shí)間決定。
諸多研究[20,42-43,46]表明，在TC4鈦合金混合制造成形件中，增材區(qū)的顯微硬度均高于基體區(qū)的顯微硬度，原因可歸結(jié)于在增材區(qū)的冷卻速率較快，內(nèi)部存在針狀的α′相且網(wǎng)籃組織中有更多的α/β相界面，增加了區(qū)域的硬度。劉祥宇等[47]發(fā)現(xiàn)成形件的室溫拉伸性能存在各向異性，垂直于沉積方向(XY)的抗拉強(qiáng)度和屈服強(qiáng)度明顯高于平行沉積方向(Z)，而Z方向的伸長(zhǎng)率和斷面收縮率則優(yōu)于XY方向，如表1所示。造成各向異性的原因在于外延生長(zhǎng)的柱狀晶，XY方向上主要為等軸晶粒，其晶粒尺寸要比Z方向的更細(xì)小，因此在XY方向上包含更多的晶界，從而使得XY方向具有較高的強(qiáng)度，Z方向具有較高的塑性。Meiners等[48]通過研究，認(rèn)為造成各向異性的原因在于拉伸過程中載荷穿過β晶粒晶界時(shí)，會(huì)促進(jìn)晶界α過早失效。
激光混合制造TC4鈦合金結(jié)合區(qū)的微觀組織和力學(xué)性能受多種因素影響，主要包含以下幾個(gè)方面：
(1)后處理工藝
在混合制造TC4鈦合金中，常用熱處理來對(duì)構(gòu)件進(jìn)行后處理，合適的熱處理制度可以有效改善其構(gòu)件組織的均勻性。Dolev等[46]對(duì)混合制造TC4鈦合金進(jìn)行了800℃/4h/FC熱處理，發(fā)現(xiàn)經(jīng)過熱處理后的結(jié)合區(qū)微觀組織結(jié)合緊密，未發(fā)現(xiàn)孔隙等缺陷。值得注意的是，在高倍率情況下，結(jié)合線處未發(fā)現(xiàn)明顯的熱影響區(qū)，僅有一層薄層將他們分開，即使在低倍率的情況下，也僅僅是在鍛造基底一側(cè)發(fā)現(xiàn)約40μm的過渡層并呈現(xiàn)出α+β微觀結(jié)構(gòu)，這在混合制造中并不常見，如圖5所示。王舒等[49]通過對(duì)混合制造TC4鈦合金進(jìn)行780℃/2h的退火處理后也發(fā)現(xiàn)了類似Dolev的結(jié)果。Li[42]則發(fā)現(xiàn)在經(jīng)過1000℃固溶處理和540℃時(shí)效處理后，顯微組織發(fā)生顯著變化，原有的熱影響區(qū)消失。為了消除成形件的各向異性，王維等[45]對(duì)成形件進(jìn)行850℃/2h/AC熱處理后，出現(xiàn)了雙頸縮現(xiàn)象，有效提升了成形件的塑性。Meiners等[48]對(duì)成形件進(jìn)行1050℃/3h+710℃/6h/AC熱處理，成功消除了抗拉強(qiáng)度和延伸性上的各向異性。
(2)熱輸入

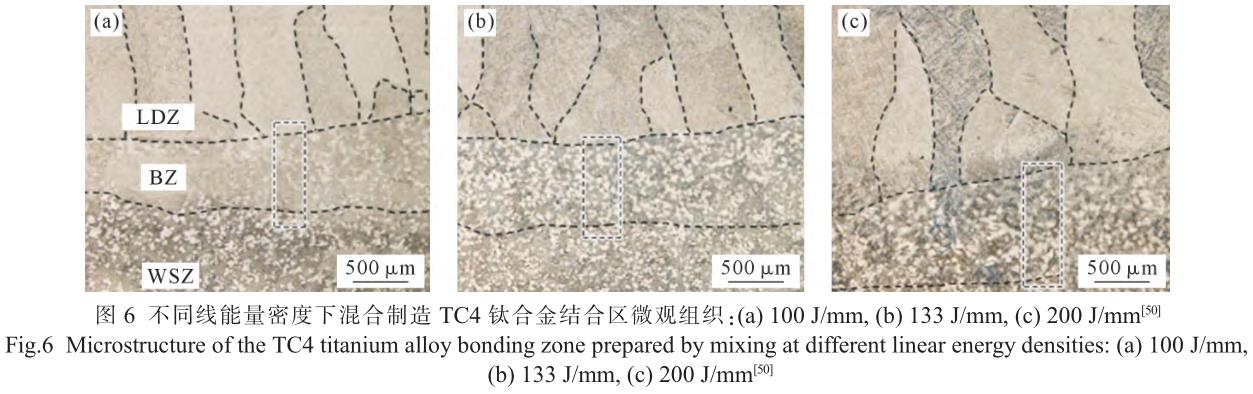

在混合制造TC4鈦合金構(gòu)件成形過程中，工藝參數(shù)極大地影響了構(gòu)件內(nèi)部的組織特征。馬健凱等[50]研究了不同線能量密度下混合制造TC4鈦合金構(gòu)件的組織變化，發(fā)現(xiàn)隨著線能量密度的增加，混合制造TC4鈦合金結(jié)合區(qū)中等軸α相和片層α相的尺寸均有一定程度增長(zhǎng)，而β相的尺寸增長(zhǎng)則較為明顯，其微觀組織如圖6所示。當(dāng)線能量密度從100J/mm升至200J/mm時(shí)，β相的尺寸由之前的40μm增長(zhǎng)到110μm。王瑞等[51]研究了不同工藝參數(shù)下混合制造TC4鈦合金構(gòu)件熱影響區(qū)的變化，發(fā)現(xiàn)隨著熱輸入的增加，熱影響區(qū)的范圍也逐漸擴(kuò)大，其內(nèi)部的α相尺寸也有一定程度增長(zhǎng)。
(3)基板初始形貌
在混合制造中，基板作為整體構(gòu)件的一部分，其初始形貌對(duì)構(gòu)件的組織變化也存在一定影響。Kalashnikov等[52]研究發(fā)現(xiàn)，基板的厚度對(duì)結(jié)合區(qū)附近的組織變化有一定影響。當(dāng)基板厚度從2.5mm增加至10mm后，結(jié)合區(qū)附近的α板條的尺寸從1μm增加到了1.27μm。曹銘[53]研究了不同表面粗糙度的基板對(duì)混合制造TC4鈦合金組織的影響，發(fā)現(xiàn)不同粗糙度的基板上沉積的TC4鈦合金在微觀組織上并無明顯的缺陷，但隨著表面粗糙度的改善，其微觀組織分布更為均勻，且對(duì)其力學(xué)性能有一定的提升，當(dāng)表面粗糙度達(dá)到Ra25時(shí)，其縱向的屈服強(qiáng)度和伸長(zhǎng)率均高于鍛件的標(biāo)準(zhǔn)。
(4)基板預(yù)處理
基板的預(yù)處理對(duì)混合制造TC4構(gòu)件也存在一定影響。王瑞等[51]研究了基板預(yù)熱溫度對(duì)混合制造TC4鈦合金組織變化的影響，發(fā)現(xiàn)隨著預(yù)熱溫度的升高，等軸α相的比例逐漸降低，而次生α相的數(shù)量有一定程度的增加。葉坤[54]研究了基板預(yù)熱溫度對(duì)構(gòu)件性能的影響，發(fā)現(xiàn)較低的預(yù)熱溫度會(huì)導(dǎo)致基板表現(xiàn)為輕微的正撓度，導(dǎo)致樣品開裂，而較高的預(yù)熱溫度可以有效緩解溫度梯度以及拉伸熱應(yīng)力，使樣品開裂的風(fēng)險(xiǎn)降低。
(5)基板微觀組織
在混合制造中，基板的微觀組織對(duì)整體構(gòu)件的組織變化也有一定的影響。Liu等[55]研究發(fā)現(xiàn)基板的晶體取向會(huì)影響外延晶體的高度位置，當(dāng)基板晶體取向的傾角從-30°增加到+30°后，外延晶體的高度從9%增加到了24%。郭順等[56]則發(fā)現(xiàn)在TA2鈦合金基底上沉積TC4鈦合金時(shí)，由于受到TA2鈦合金基底晶粒取向的影響，TC4鈦合金會(huì)沿著TA2基底晶粒的某一擇優(yōu)取向生長(zhǎng)，一定程度上限制了粗大β柱狀晶的出現(xiàn)。
3、電弧混合制造TC4鈦合金組織性能及影響因素
與激光增材制造技術(shù)相比，電弧增材制造技術(shù)有著更大的熱輸入，在成形過程中會(huì)產(chǎn)生較大的熔池和熱影響區(qū)，因此，其結(jié)合區(qū)的組織變化也將更為明顯。Bambach等[57]研究了電弧混合制造TC4鈦合金在航空航天部件中的應(yīng)用。研究發(fā)現(xiàn)，混合制造中基板與增材區(qū)的結(jié)合線附近有約3~4mm明顯的熱影響區(qū)，由平均尺寸為70μm×70μm的球狀原始β晶粒組成，β晶粒內(nèi)部為部分馬氏體/網(wǎng)籃組織，α相也以β晶界上的薄層形式存在。Shi等[58]在研究WAAM技術(shù)混合制造中也在結(jié)合線附近發(fā)現(xiàn)了約3mm厚的熱影響區(qū)。其內(nèi)部針狀α的平均寬度約為0.85μm，比基底中的針狀α的平均寬度較粗，但比WAAM增材區(qū)域中針狀α的平均寬度較細(xì)，呈現(xiàn)出梯度變化的趨勢(shì)，如圖7所示。Liu等[59]研究發(fā)現(xiàn)，混合制造中基板區(qū)與增材區(qū)之間的熱影響區(qū)由含有α′馬氏體的細(xì)小等軸β晶粒組成。并且隨著熱輸入的累積，晶粒尺寸逐漸增大，生成較粗的等軸β晶粒。這與上述Shi等[58]研究得出的結(jié)論相吻合。而楊光等[60]的研究則表明，由于WAAM的熱輸入較大，大多數(shù)情況下會(huì)生成較為明顯的粗大β晶粒，其最大粒徑接近2mm，這在TC4激光混合制造中很少見到。

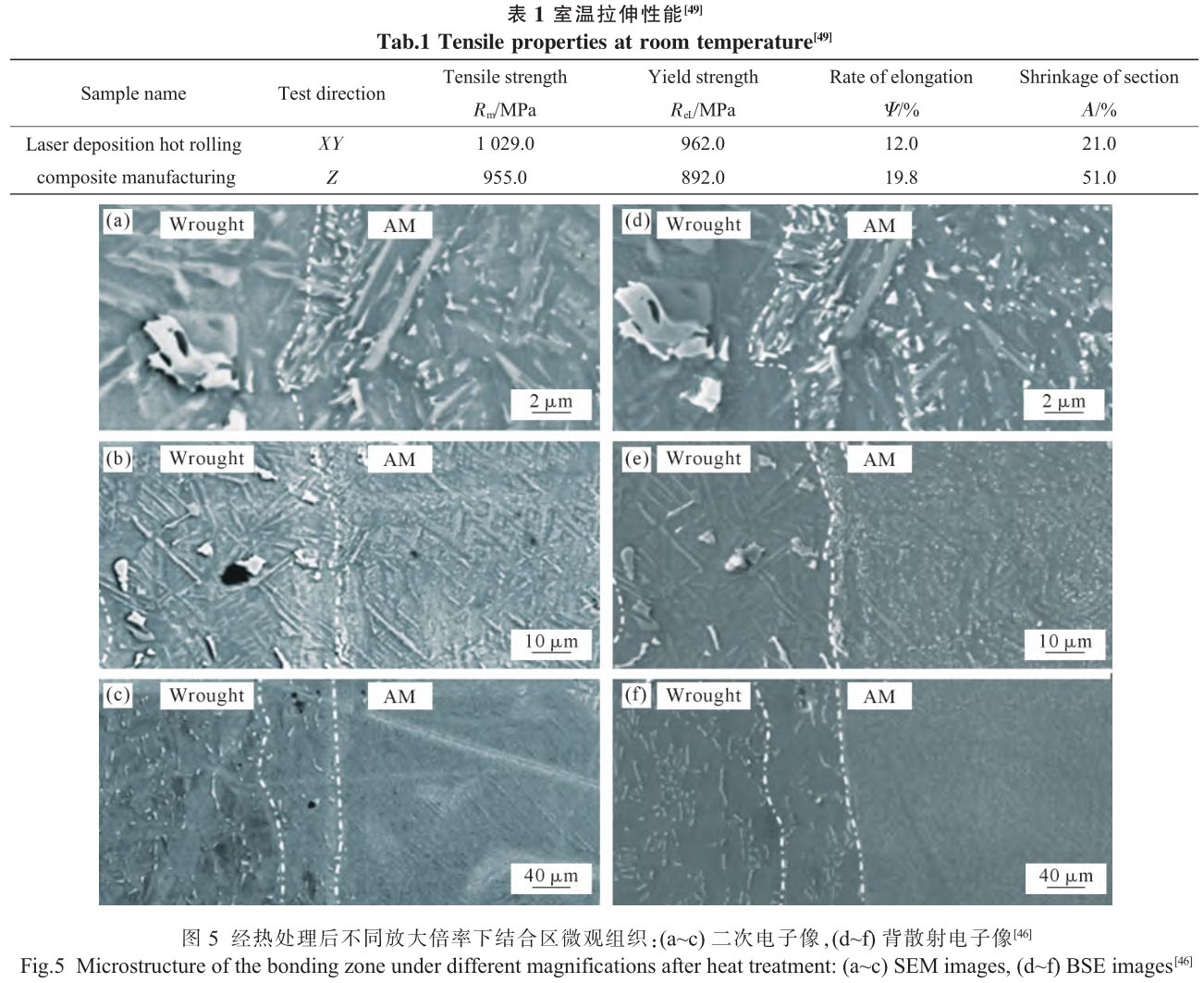

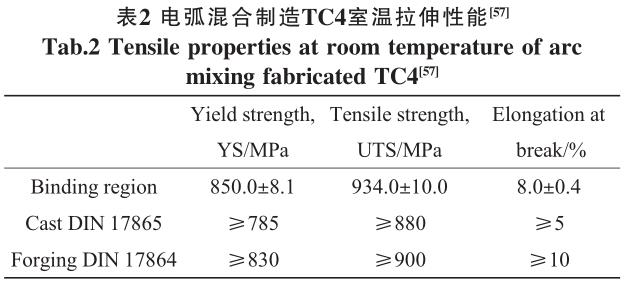

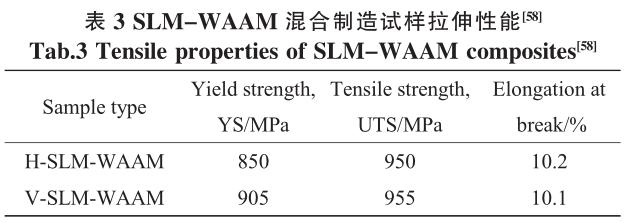

在力學(xué)性能方面，Bambach等[57]的研究結(jié)果表明，混合制造構(gòu)件結(jié)合區(qū)的拉伸性能已超過了鍛造TC4合金的最低強(qiáng)度要求，其斷裂伸長(zhǎng)率略低于鍛造TC4的要求但高于鑄造TC4的要求，如表2所示。Shi等[58]對(duì)H-SLM-WAAM試樣與V-SLM-WAAM試樣的拉伸性能進(jìn)行了對(duì)比，發(fā)現(xiàn)不同沉積方向沉積出的基底會(huì)使整體構(gòu)件在抗拉強(qiáng)度和屈服強(qiáng)度上產(chǎn)生明顯的差異，如表3所示，H-SLM-WAAM試樣的屈服強(qiáng)度和極限抗拉強(qiáng)度分別為850MPa和950MPa，而V-SLM-WAAM試樣的屈服強(qiáng)度和極限抗拉強(qiáng)度分別達(dá)到了905MPa和955MPa。但值得注意的是，兩種試樣的伸長(zhǎng)率均為10.1%左右，其原因在于斷裂位置均處于WAAM區(qū)域，并未發(fā)生在結(jié)合區(qū)，因此，混合制造中SLM基底的沉積方向?qū)τ谏扉L(zhǎng)率的影響較小。
電弧混合制造TC4鈦合金在裂紋擴(kuò)展速率上也表現(xiàn)出一定的各向異性。Zhang等[61]研究發(fā)現(xiàn)，在基底中，裂紋在等軸結(jié)構(gòu)中平穩(wěn)傳播，會(huì)有較高的生長(zhǎng)速率，而在WAAM增材區(qū)域中，由于層狀結(jié)構(gòu)，裂紋生長(zhǎng)路徑曲折，導(dǎo)致生長(zhǎng)速度較慢。這一結(jié)論與Edwards[62]和Zhang[63]研究得出的結(jié)論相互驗(yàn)證，即柱狀(沉積層)和等軸晶粒(HAZ)區(qū)裂紋形態(tài)和擴(kuò)展速率的差異歸因于不同的微觀組織特征。另一方面，Wang等[64]研究發(fā)現(xiàn)沉積態(tài)試樣的疲勞性能明顯優(yōu)于鍛件，這是由于沉積態(tài)組織中的集束相比鍛件中的雙態(tài)組織更能有效阻礙位錯(cuò)運(yùn)動(dòng)。同樣驗(yàn)證了混合制造中WAAM制造出的TC4鈦合金要比鍛造態(tài)的TC4鈦合金有更好的抗裂紋擴(kuò)展能力。
與激光混合制造TC4鈦合金相似，電弧混合制造TC4鈦合金構(gòu)件也受到諸多因素的影響，主要包含以下幾個(gè)方面：
(1)冷卻速率
在混合制造中，冷卻速率是影響構(gòu)件的微觀組織的一個(gè)重要因素。Liu等[59]發(fā)現(xiàn)冷卻速率對(duì)于結(jié)合區(qū)的組織演化有較為明顯的影響，當(dāng)冷卻速率大于410K/s時(shí)，轉(zhuǎn)變?chǔ)碌幕w中可形成α′馬氏體結(jié)構(gòu)。當(dāng)冷卻速率為410~20K/s時(shí)，可形成細(xì)小的網(wǎng)籃組織和α集束，α集束沿β晶界生長(zhǎng)。當(dāng)冷卻速率小于20K/s時(shí)，β結(jié)構(gòu)擴(kuò)散形成由初生α相和次生α相組成的網(wǎng)籃結(jié)構(gòu)。Shi等[58]則發(fā)現(xiàn)熔池的大小會(huì)影響到組織的變化，由于WAAM工藝的熔池較大，約為4mm，會(huì)導(dǎo)致熱毛細(xì)對(duì)流的增加，從而使冷卻速率較慢，因此會(huì)生成粗大的β晶粒。
(2)熱處理制度
在電弧混合制造TC4鈦合金中，熱處理制度作為一種極為重要的后處理工藝，對(duì)混合制造TC4鈦合金構(gòu)件的組織與性能有著重要的影響。徐國(guó)建等[65]研究發(fā)現(xiàn)，隨著正火溫度的升高，TC4鈦合金構(gòu)件的力學(xué)性能呈現(xiàn)先上升后下降的趨勢(shì)，并且不同范圍的正火溫度會(huì)導(dǎo)致微觀組織產(chǎn)生不同的變化。Bermingham等[66]對(duì)TC4鈦合金構(gòu)件進(jìn)行熱處理發(fā)現(xiàn)其內(nèi)部組織有朝著網(wǎng)籃組織轉(zhuǎn)變的趨勢(shì)，并且通過熱處理可以有效的改善整體構(gòu)件的殘余應(yīng)力。
(3)基板微觀組織
為了改善電弧混合制造TC4
鈦合金整體構(gòu)件的微觀組織，調(diào)節(jié)基板的微觀組織也是一個(gè)重要的手段。王健[67]研究了在等軸β晶粒與柱狀β晶粒基板上沉積TC4鈦合金，研究發(fā)現(xiàn)在等軸β晶粒基底上沉積TC4鈦合金可以在沉積初期就獲得等軸β晶粒，而在柱狀β晶粒基板上沉積TC4鈦合金則在沉積第六層時(shí)出現(xiàn)等軸β晶粒。
(4)輔助工藝

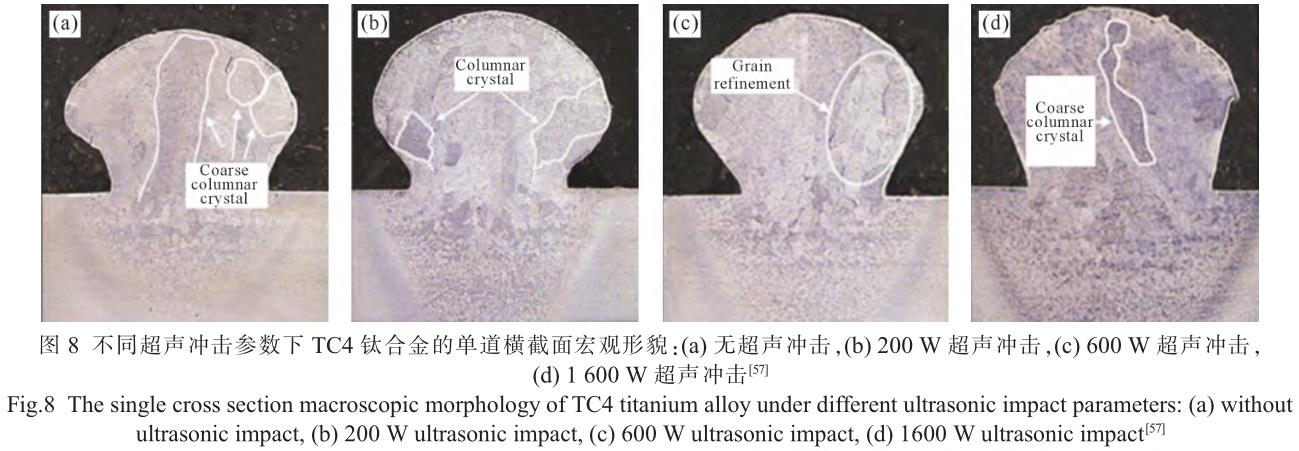

除去上述幾種影響因素，外加輔助工藝也會(huì)影響混合制造TC4鈦合金的組織與性能。許明方等[68]研究了超聲沖擊技術(shù)與電弧增材制造相結(jié)合的混合制造技術(shù)。如圖8所示，研究發(fā)現(xiàn)經(jīng)過超聲沖擊的輔助，在結(jié)合區(qū)的粗大的β柱狀晶尺寸明顯減小，使晶粒細(xì)化并有更多的等軸晶生成。并且當(dāng)超聲功率為600W時(shí)的效果最好，其抗拉強(qiáng)度和伸長(zhǎng)率均有一定提升。目前，關(guān)于電弧混合制造技術(shù)影響因素的研究仍處于初級(jí)階段，有關(guān)基板的表面情況及預(yù)處理對(duì)整體構(gòu)件影響的研究相對(duì)較少，這也將是后期的一個(gè)具有重要意義的研究方向。
4、在線軋制增材混合制造技術(shù)
由于增材制造過程中會(huì)形成不均勻的溫度場(chǎng)，從而導(dǎo)致TC4鈦合金形成了粗大的柱狀晶，這些晶粒的尺寸甚至?xí)_(dá)到毫米級(jí)，嚴(yán)重影響了構(gòu)件的整體性能，因此提出了軋制增材混合制造技術(shù)。在線軋制混合制造技術(shù)是一種增材沉積和軋制交替進(jìn)行的技術(shù)，其示意圖如圖9所示[69]。在線軋制的優(yōu)點(diǎn)在于實(shí)現(xiàn)晶粒細(xì)化的同時(shí)降低了殘余應(yīng)力和變形，可以極大地改善構(gòu)件力學(xué)性能上的各向異性。相比于傳統(tǒng)的軋制技術(shù)將鑄造、軋制分離為兩個(gè)部分，在線軋制增材混合技術(shù)將增材與軋制工藝結(jié)合為簡(jiǎn)化為一個(gè)步驟，不僅可以提升成形效率，還可以通過層間的軋制更好地控制整體構(gòu)件的質(zhì)量。

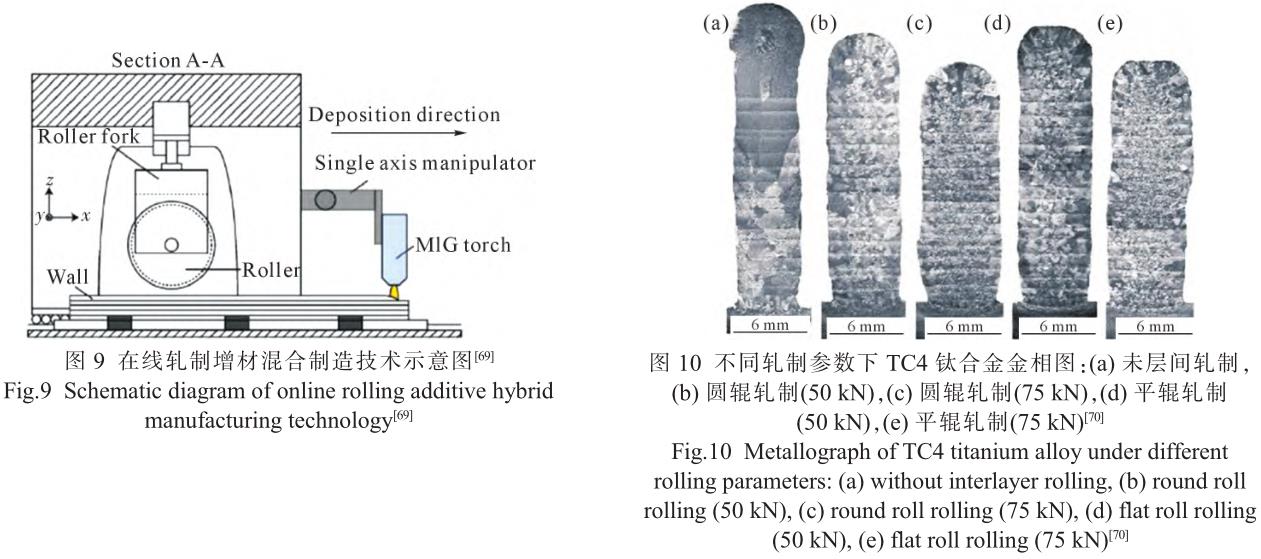

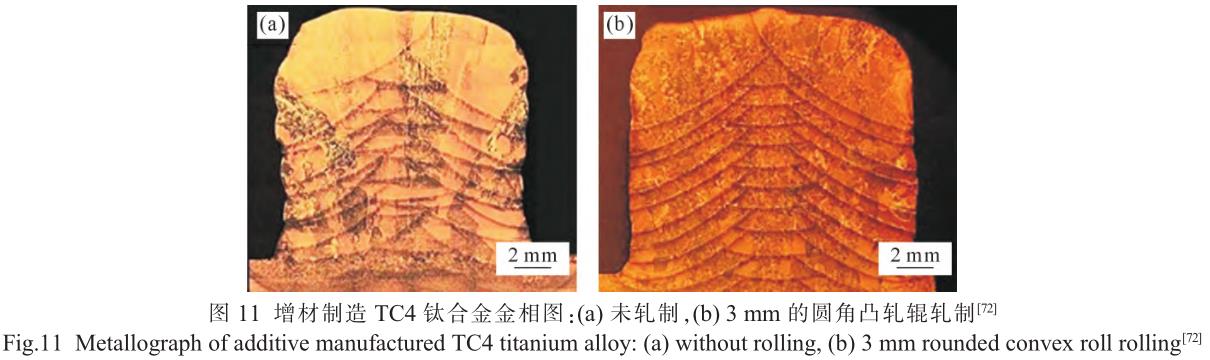

Martina等[70-71]研究了電弧增材制造TC4鈦合金經(jīng)過在線層間軋制前后的組織與性能變化。如圖10所示，作者研究了不同軋制壓力對(duì)構(gòu)件組織與性能的影響，結(jié)果表明經(jīng)過75kN壓力軋制后，平均晶粒尺寸明顯下降。各方向的抗拉強(qiáng)度均提升至1080MPa左右。Anthony等[72]研究發(fā)現(xiàn)軋輥的尺寸是影響晶粒細(xì)化的一個(gè)重要因素，較大的軋輥半徑可以增加再結(jié)晶的范圍，使更多的等軸晶生成。結(jié)果表明，半徑為3mm的圓角凸軋輥軋制的晶粒最為細(xì)小，如圖11所示。
Gao等[73]研究了電弧增材制造技術(shù)與在線熱軋復(fù)合工藝制備TC4-DT鈦合金的疲勞性能，研究發(fā)現(xiàn)，經(jīng)過軋制的構(gòu)件中的β晶粒平均尺寸下降了60%左右，α片層的尺寸下降了38%左右。并且在拉伸試樣的斷口處發(fā)現(xiàn)了多個(gè)二次裂紋，改善了鈦合金的疲勞性能，如圖12所示。
5、結(jié)語(yǔ)
目前，混合制造TC4鈦合金受到了一定關(guān)注，作為一種新興的工藝技術(shù)，其不僅彌補(bǔ)了傳統(tǒng)工藝的不足，也解決了增材制造面臨的低效率、高成本以及各類內(nèi)部缺陷問題，可以有效拓展TC4鈦合金構(gòu)件的制造能力。目前混合制造TC4鈦合金的研究仍處于起步階段，相關(guān)研究較少，混合制造TC4鈦合金組織的非均勻性和其力學(xué)性能上的各向異性仍是亟待解決的問題。后期的研究重點(diǎn)仍在于如何獲得細(xì)小的等軸晶粒，改善組織非均勻性，消除成形件力學(xué)性能的各向異性。
參考文獻(xiàn)：
[1]夏玉峰，滕海灝，張雪，等. Ti-6Al-4V 合金電弧熔絲增材的組織性能研究進(jìn)展[J]. 重慶大學(xué)學(xué)報(bào)，2022, 45(4): 87-99.
XIA Y F, TENG H H, ZHANG X, et al. A review of the wire arc additive manufacturing of Ti-6Al-4V alloy: Properties, defects and quality improvement [J]. Journal of Chongqing University, 2022,45(4): 87-99.
[2]劉文杰，宗學(xué)文，陳楨，等. 不同鑄型對(duì) TC4 鈦合金的微觀組織、織構(gòu)和持久性的影響[J]. 稀有金屬材料與工程，2020, 49(8): 2880-2887.
LIU W J, ZONG X W, CHEN Z, et al. Effect of different cast moulds on the microstructure, texture and stress rupture of TC4 titanium alloy[J]. Rare Metal Materials and Engineering, 2020, 49(8): 2880-2887.
[3]郭鯉，何偉霞，周鵬，等. 我國(guó)鈦及鈦合金產(chǎn)品的研究現(xiàn)狀及發(fā)展前景[J]. 熱加工工藝，2020, 49(22): 22-28.
GUO L, HE W X, ZHOU P, et al. Research status and development prospect of titanium and titanium alloy products in China[J]. Hot Working Technology, 2020, 49(22): 22-28.
[4]金和喜，魏克湘，李建明，等. 航空用鈦合金研究進(jìn)展[J]. 中國(guó)有色金屬學(xué)報(bào)，2015, 25(2): 280-292.
JIN H X, WEI K X, LI J M, et al. Research development of titani-um alloy in aerospace industry[J]. The Chinese Journal of Nonfer-rousMetals, 2015, 25(2): 280-292.
[5]屈盛官，翟薦碩，段晨風(fēng)，等. TC4 鈦合金二維超聲振動(dòng)車削性能研究 [J]. 材料導(dǎo)報(bào)，2023, 31(22): 22040390.
QU S G, ZHAI J S, DUAN C F, et al. Research on machinability of twodimensional ultrasonic vibration assisted turning of TC4 tita-nium alloy[J]. Materials Reports, 2023, 31(22): 22040390.
[6]李 松 原 ，李 順 才 ，劉 志 ，等. 鈦 合 金 切 削 溫 度-振 動(dòng) 相 關(guān) 性 及加 工 優(yōu)化研究[J]. 機(jī) 械 科 學(xué) 與 技 術(shù) ，[2023-01-09]. http://doi.org/10.13433/ j.cnki.1003-8728.20230021.
LI S Y, LI S C, LIU Z, et al. Research on cutting temperaturevibra-tion correlation and machining optimization of titanium alloys[J].Mechanical Science and Technology for Aerospace Engineering,[2023-01-09].http://doi.org/10.13433/ j.cnki.1003-8728.20230021.
[7]胡婧，陶梅平，唐金穎. 3D 打印 TC4 鈦合金的成形工藝與熱處理行為研究 [J]. 熱加工工藝，2017, 46(16): 220-224.
HU J, TAO M P, TANG J Y. Study on forming process and heat treatmentbehaviorof 3DprintingTC4 titanium alloy[J]. Hot Work-ing Technology, 2017, 46(16): 220-224.
[8]SIZOVA I, HIRTLER M, GüNTHER M, et al. Wire-arc additivemanufacturing of pre-forms for forging of a Ti-6Al-4V turbineblade[J]. AIP Conference Proceedings, 2019, 2113(1): 150017.
[9]溫東旭，熊逸博，顏佩智，等. 大型金屬零件電弧熔絲增材及其復(fù)合制造技術(shù)研究進(jìn)展[J]. 大型鑄鍛件，2022(5): 10-18.
WEN D X, XIONG Y B, YAN P Z, et al. Research progress of arc fuse additive and composite manufacturing technology for large metal parts[J]. Heavy Casting and Forging, 2022(5): 10-18.
[10] 李昂，劉雪峰，俞波，等. 金屬增材制造技術(shù)的關(guān)鍵因素及發(fā)展方向[J]. 工程科學(xué)學(xué)報(bào)，2019, 41(2): 159-173.
LI A, LIU X F, YU B, et al. Key factors and development direc-tions with regard to metal additive manufacturing[J]. Chinese Jour-nal of Engineering, 2019, 41(2): 159-173.
[11] F42.91. 添 加 劑 制 造 技 術(shù) 標(biāo) 準(zhǔn) 術(shù) 語(yǔ) ：ASTM F2792-2010e1[S].美國(guó)：美國(guó)材料與試驗(yàn)協(xié)會(huì)，2011.
F42.91. Technical standard term for additive manufacturing:ASTM F2792-2010e1[S]. USA: American Society for Materials and Testing, 2011.
[12] 常坤，梁恩泉，張韌，等. 金屬材料增材制造及其在民用航空領(lǐng)域的應(yīng)用研究現(xiàn)狀[J]. 材料導(dǎo)報(bào)，2021, 35(3): 3176-3182.
CHANG K, LIANG E Q, ZHANG R, et al. Status of metal additive manufacturing and its application research in the field of civil avia-tion[J]. Materials Reports, 2021, 35(3): 3176-3182.
[13] 柏關(guān)順，韓日宏，明珠，等. 金屬增材制造技術(shù)在武器裝備的應(yīng)用和發(fā)展[J]. 兵器材料科學(xué)與工程，2021, 44(6): 135-147.
BAI G S, HAN R H, MING Z, et al. Applications and prospects of metal additive manufacturing technique in military component [J]. Ordnance Materials Science and Engineering, 2021, 44 (6):135-147.
[14] 張立浩，錢波，張朝瑞，等. 金屬增材制造技術(shù)發(fā)展趨勢(shì)綜述[J].材料科學(xué)與工藝，2022, 30(1): 42-52.
ZHANG L H, QIAN B, ZHANG C R, et al. Summary of develop-ment trend of metal additive manufacturing technology[J]. Materi-als Science and Technology, 2022, 30(1): 42-52.
[15] 楊海歐，王健，周穎惠，等. 電弧增材制造技術(shù)及其在 TC4 鈦合金中的應(yīng)用研究進(jìn)展[J]. 材料導(dǎo)報(bào)，2018, 32(11): 1884-1890.
YANG H O, WANG J, ZHOU Y H, et al. Wire and arc additive manufacturing technology and its application in TC4 Titanium al-loy: A review[J]. Materials Reports, 2018, 32(11): 1884-1890.
[16] KUMAR P, RAMAMURTY U. Microstructural optimization through heat treatment for enhancing the fracture toughness and fa-tigue crack growth resistance of selective laser melted Ti6Al4V al-loy[J]. Acta Materialia, 2019, 169: 45-59.
[17] 顧冬冬，張紅梅，陳洪宇，等. 航空航天高性能金屬材料構(gòu)件激光增材制造 [J]. 中國(guó)激光，2020, 47(5): 24-47.
GU D D, ZHANG H M, CHEN H Y, et al. Laser additive man-ufacturing of high-performance metallic aerospace components[J]. Chinese Journal of Lasers, 2020, 47(5): 24-47.
[18] THOMAS F, NARENDRAN R, KYLE S, et al. Mechanical proper-ties and microstructure of 316L stainless steel produced by hy-brid manufacturing[J]. Journal of Materials Processing Technolo-gy, 2021, 290: 116970.
[19] HASSEN A A, NOAKES M, NANDWANA P, et al. Scaling Up metal additive manufacturing process to fabricate molds for composite manufacturing[J]. Additive Manufacturing , 2020, 32:101093.
[20] 朱言言，李沖，劉玉婷，等. 復(fù)合制造 TC4 鈦合金組織與拉伸性能 [J]. 航空制造技術(shù)，2021, 64(17): 14-20.
ZHU Y Y, LI C, LIU Y T, et al. Microstructure and tensile proper-ties of hybrid manufacturing TC4 titanium alloy[J]. Aeronautical Manufacturing Technology, 2021, 64(17): 14-20.
[21] WANG H X, LIN X, KANG N, et al. Interfacial characteristics and mechanical behavior of hybrid manufactured AlSi10Mg-Al6061bimetal via selective laser melting and forging[J]. Acta Metallur-gica Sinica (English Letters), 2022, 35: 375-388.
[22] 肖貴乾，張焱城，周杰，等. 大型航空熱鍛模增材復(fù)合制造修復(fù)技術(shù)及應(yīng)用 [J]. 大型鑄鍛件，2022(6): 15-19.
XIAO G Q, ZHANG Y C, ZHOU J, et al. Additive composite man-ufacturing repair technology and application of large aerospace hot forging die[J]. Heavy Casting and Forging, 2022(6): 15-19.
[23] 周長(zhǎng)平，林楓，楊浩，等. 增材制造技術(shù)在船舶制造領(lǐng)域的應(yīng)用進(jìn)展[J]. 船舶工程，2017, 39(2): 80-87.
ZHOU C P, LIN F, YANG H, et al. Application progvess of addi-tive manufacturing technology in shipbuilding field[J]. Ship Engi-neering, 2017, 39(2): 80-87.
[24] 陳超，劉李明，徐江敏. 金屬增材制造技術(shù)在船舶與海工領(lǐng)域中的應(yīng)用分析[J]. 中國(guó)造船，2016, 57(3): 215-225.
CHEN C, LIU L M, XU J M. Application of metal additive manu-facturing technology in shipbuilding and construction of marineengineering[J]. Shipbuilding of China, 2016, 57(3): 215-225.
[25] 郭艷華，戴國(guó)慶，孫中剛，等. 激光增材制造鈦合金冶金組織特征及其調(diào)控方法研究進(jìn)展[J]. 稀有金屬材料與工程，2022, 51(12):4733-4744.
GUO Y H, DAI G Q, SUN Z G, et al. Research progress on metal-lurgical structure characteristics and control methods of laser addi-tive manufacturing titanium alloys [J]. Rare Metal Materials andEngineering, 2022, 51(12): 4733-4744.
[26] SHI Y S. Additive manufacturing of metallic components [J]. Chi-nese Journal of Mechanical Engineering: Additive ManufacturingFrontiers, 2022, 1(3): 100047.
[27] GAO B W, ZHAO H J, PENG L Q, et al. A review of researchprogress in selective laser melting(SLM)[J]. Micromachines, 2022,14(1): 57.
[28] FRI K, LAAZIZI A, BENSADA M, et al. Microstructural and heattreatment analysis of 316L elaborated by SLM additive manufac-turing process [J]. The International Journal of Advanced Manu-facturing Technology, 2022, 124: 2289-2297.
[29] REDDY K, JOHNSON D M, PRITHAM I, et al. Optimization oftime, part accuracy and surface roughness of TI-6AL-4V processedthrough SLM[J]. Advances in Science and Technology, 2022, 120:93-100.
[30] 龍旭，賈啟普，李嬌，等. 選區(qū)激光熔化成形 TC4 鈦合金力學(xué)性能及其工藝關(guān)聯(lián)性[J]. 中國(guó)表面工程，2022, 35(2): 215-223.
LONG X, JIA Q P, Li J, et al. Mechanical properties and pa-rameter optimization of TC4 alloy by additive manufacturing [J].China Surface Engineering, 2022, 35(2): 215-223.
[31] GU D D, SHI Y Y, POPRAWE R, et al. Material-structure-perfor-mance integrated laser-metal additive manufacturing[J]. Science,2021, 372(6545): eabg1487.
[32] AZARNIYA A, COLERA X G, MIRZAALI M J, et al. Additivemanufacturing of Ti-6Al-4V parts through laser metal deposition(LMD): Process,microstructure, and mechanical properties[J]. Jour-nal of Alloys and Compounds, 2019, 804: 163-191.
[33] 謝樂春，劉兵亮，孫軒，等. 激光熔化沉積鈦合金及其復(fù)合材料組織力學(xué)性能研究進(jìn)展[J]. 航空制造技術(shù)，2022, 65(1): 49-66.
XIE L C, LIU B L, SUN X, et al. Research progress on microstruc-ture and mechanical properties of titanium alloy and titanium ma-trix composites by laser melting deposition[J]. Aeronautical Manu-facturing Technology, 2022, 65(1): 49-66.
[34] SYED W U H, PINKERTON A J, LI L. A comparative study ofwire feeding and powder feeding in direct diode laser depositionfor rapid prototyping[J]. Applied Surface Science, 2005, 247(1-4):268-276.
[35] 李權(quán)，王福德，王國(guó)慶，等. 航空航天輕質(zhì)金屬材料電弧熔絲增材制造技術(shù)[J]. 航空制造技術(shù)，2018, 61(3): 74-82, 89.
LI Q, WANG F D, WANG G Q, et al. Wire and arc additive manu-facturing of lightweight metal components in aeronautics andastronautics[J]. Aeronautical Manufacturing Technology, 2018, 61(3): 74-82, 89.
[36] 楊海歐，王健，王沖，等. 電弧增材制造 TC4 鈦合金宏觀晶粒演化規(guī)律[J]. 材料導(dǎo)報(bào)，2018, 32(12): 2028-2031, 2046.
YANG H O, WANG J, WANG C, et al. Macrostructure evolutionof TC4 titanium alloy fabricated by wire and arc additive manufac-turing[J]. Materials Reports, 2018, 32(12): 2028-2031, 2046.
[37] WILLIAMS S W, MARTINA F, ADDISON A C, et al. Wire+arcadditive manufacturing[J]. Materials Science and Technology, 2016,32(7): 641-647.
[38] 姜淑馨，李峰光. 絲材電弧增材制造技術(shù)的研究與應(yīng)用[J]. 鑄造技術(shù)，2022, 43(5): 369-374.
JIANG S X, LI F G. Research and application of wire and arc addi-tive manufacturing technology[J]. Foundry Technology, 2022, 43(5): 369-374.
[39] 胡彪，鄧勁蓮，蔡高參，等. 冷金屬過渡電弧增材制造技術(shù)研究進(jìn)展 [J]. 機(jī)電工程，2022, 39(3): 375-381.
HU B, DENG J L, CAI G C, et al. Research progress of CMT wlrearc additive manufacturing technology[J]. Mechanical & Electri-cal Engineering Magazine, 2022, 39(3): 375-381.
[40] 江宏亮，姚巨坤，殷鳳良. 絲材電弧增材制造技術(shù)的研究現(xiàn)狀與應(yīng)用[J]. 熱加工工藝，2018, 47(18): 25-29.
JIANG H L, YAO J K, YIN F L. Research status and application ofwire arc additive manufacturing technology[J]. Hot Working Tech-nology, 2018, 47(18): 25-29.
[41] 李巖，蘇辰，張冀翔. 電弧熔絲增材制造綜述：物理過程、研究現(xiàn)狀、應(yīng)用情況及發(fā)展趨勢(shì)[J]. 機(jī)械制造文摘(焊接分冊(cè))，2022 (1):14-20.
LI Y, SU C, ZHANG J X. Summary of arc fuse additive manufac-turing: Physical process, research status, application and develop-ment trend[J]. Welding Digest of Machinery Manufacturing, 2022(1): 14-20.
[42] LI C F, WANG C, YANG G, et al. Effect of heat treatment onmicrostructure and fracture toughness of Ti-6Al-4V alloy byforging-additive hybrid manufacturing[J]. Journal of Materials Re-search, 2022, 37: 2406-2416.
[43] 王亞輝，黃亮，劉翔，等. 基于增材制造和鍛造復(fù)合成形的 TC4鈦合金組織和性能研究[J]. 稀有金屬，2021, 45(8): 897-904.
WANG Y H, HUANG L, LIU X, et al. Microstructure and me-chanical properties of TC4 alloy formed by additive manufacturingcombined with forging[J]. China Joarnal of Rare Metals, 2021, 45(8): 897-904.
[44] LIU Q, WANG Y D, ZHENG H, et al. Microstructure and mechan-ical properties of LMD-SLM hybrid forming Ti6Al4V alloy [J].Materials Science and Engineering: A, 2016, 660: 24-33.
[45] 王維，張力書，李長(zhǎng)富，等. LDM-SLM 復(fù)合成形 Ti6Al4V 鈦合金的顯微組織及力學(xué)性能[J]. 紅外與激光工程，2019, 48(S2): 13-21.
WANG W, ZHANG L S, LI C F, et al. Study on microstructure andmechanicalpropertiesofLDM-SLMhybridmanufacturedTi6Al4V titanium alloy[J]. Infrared and Laser Engineering, 2019,48(S2): 13-21.
[46] DOLEV O, OSOVSKI S, SHIRIZLY A. Ti-6Al-4V hybrid struc-ture mechanical properties-wrought and additive manufactured powder-bed material [J]. Additive Manufacturing, 2020, 37, 37:101657.
[47] 劉祥宇，王辰陽(yáng)，井志成，等. 激光沉積與熱軋復(fù)合制造 TC4 鈦合金組織性能的研究 [J]. 電焊機(jī)，2022, 52(5): 99-105.
LIU X Y, WANG C Y, JING Z C, et al. Study on microstructure and properties of TC4 titanium alloy fabricated by laser deposition and hot rolling[J]. Electric Welding Machine, 2022, 52(5): 99-105.
[48] MEINERS F, IHNE J, JüRGENS P, et al. New hybrid manufactur-ing routes combining forging and additive manufacturing to effi-ciently produce high performance components from Ti-6Al-4V [J].Procedia Manufacturing, 2020, 47: 261-267.
[49] 王舒，王志敏，錢婷婷，等. TC4 鈦合金鍛造 /SLM 增材組合制造結(jié)合區(qū)組織調(diào)控與力學(xué)行為研究[J]. 新技術(shù)新工藝，2021, 405(9): 70-75.
WANG S, WANG Z M, QIAN T T, et al. Microstructure control and mechanical behavior of bonding zone of TC4 titanium alloy fabricated by forging/SLM combined manufacturing[J]. New Technology & New Process, 2021, 405(9): 70-75.
[50] 馬健凱，李俊杰，王志軍，等. 鍛造-增材復(fù)合制造 Ti-6Al-4V 合金結(jié)合區(qū)顯微組織及力學(xué)性能[J]. 金屬學(xué)報(bào)，2021, 57(10): 1246-1257.
MA J K, LI J J, WANG Z J, et al. Bonding zone microstructure and mechanical properties of forging-additive hybrid manufac-tured Ti-6Al-4V alloy[J]. Acta Metallurgica, 2021, 57(10): 1246-1257.
[51] 王瑞，馮軍，李輝，等. 飛機(jī)用 TC4 鈦合金連接箱體復(fù)合制造技術(shù)研究 [J]. 鑄造技術(shù)，2021, 42(8): 656-661.
WANG R, FENG J, LI H, et al. Research on hybrld manufacturing technology of TC4 titanium alloy connecting Box for aircraft[J].Foundry Technology, 2021, 42(8): 656-661.
[52] KALASHNIKOV K N, CHUMAEVSKII A V , KALASHNIKOVA T A, et al. A substrate material and thickness influence on the 3D-printing of Ti-6Al-4V components via wire-feed electron beamadditive manufacturing[J]. Journalof MaterialsResearch and Tech-nology, 2022,16: 840-852.
[53] 曹銘. TC4 鈦合金鍛件上 LMD 成形復(fù)雜結(jié)構(gòu)的界面組織及性能調(diào)控[D]. 廊坊：北華航天工業(yè)學(xué)院，2020.
CAO M. Interfacial structure and property control of LMD forming complex structure on TC4 titanium alloy forging[D]. Langfang:North China Institute of Aerospace Engineering, 2020.
[54] 葉坤. 后處理工藝對(duì)選區(qū)激光熔化 TC4 鈦合金組織與性能的影響 [D]. 南昌：南昌大學(xué)，2022.
YE K. Influence of post-treatment process on the microstructure and properties of selective laser melted TC4 titanium alloy [D].Nanchang: Nanchang University, 2022.
[55] LIU Z Y, QI H. Effects of substrate crystallographic orientations on crystal growth and microstructure formation in laser powder depo-sition ofnickel-basedsuperalloy[J]. Acta Materialia, 2015, 87: 248-258.
[56] 郭順，徐俊強(qiáng)，楊東青，等. 異質(zhì)層狀鈦合金增材構(gòu)件微觀組織與力學(xué)性能[J]. 復(fù)合材料學(xué)報(bào)，2022, 39(12): 6017-6027.
GUO S, XU J, YANG D Q, et al. Microstructure and mechanical properties of heterogeneous layered titanium alloy components fabricated via additive manufacturing[J]. Acta Materiae Composi-tae Sinica, 2022, 39(12): 6017-6027.
[57] BAMBACH M, SIZOVA I, SYDOW B, et al. Hybrid manufactur-ing of components from Ti-6Al-4V by metal forming and wire-arc additive manufacturing[J]. Journal of Materials Processing Tech-nology, 2019, 282:116689.
[58] SHI X Z, MA S Y, LIU C M, et al. Selective laser melting-wire arcadditive manufacturing hybrid fabrication of Ti-6Al-4V alloy: Mi-crostructure and mechanical properties[J]. Materials Science andEngineering: A, 2017, 684: 196-204.
[59] LIU Y B, JIN P, LI J Z, et al. Microstructural characteristics and mechanical properties of repaired titanium alloy blade by arc additive manufacturing process[J]. Advanced Engineering Materi-als, 2020, 22(11): 2000187.
[60] 楊光，馬玥，王超，等. 增材修復(fù)對(duì)激光沉積制造 TC4 組織與力學(xué)性能的影響[J]. 中國(guó)激光，2018, 45(12): 70-76.
YANG G, MA Y, WANG C, et al. Effect of additive repair on mi-crostructure and mechanical properties of laser additive manu-factured TC4 titanium[J]. Chinese Journal of Lasers, 2018, 45(12):70-76.
[61] ZHANG J K, ZHANG X, WANG X Y, et al. Crack path selectionat the interface of wrought and wire+arc additive manufactured Ti-6Al-4V[J]. Materials & Design, 2016, 104: 365-375.
[62] EDWARDS P, RAMULU M. Effect of build direction on the frac-ture toughness and fatigue crack growth in selective laser melted Ti-6Al-4V [J]. Fatigue & Fracture of Engineering Materials &Structures, 2015, 38(10): 1228-1236.
[63] ZHANG J K, WANG X Y, PADDEA S, et al. Fatigue crack propa-gation behaviour in wire+arc additive manufactured Ti-6Al-4V:Effects of microstructure and residual stress [J]. Materials & De-sign, 2016, 90: 551-561.
[64] WANG F D, WILLIAMS S, COLEGROVE P, et al. Microstructure and mechanical properties of wire and arc additive manufactured Ti-6Al-4V [J]. Metallurgical and Materials Transactions A, 2013,44: 968-977.
[65] 徐國(guó)建，柳晉，陳冬卅，等. 正火溫度對(duì)電弧增材制造 Ti-6Al-4V組織與性能的影響 [J]. 焊接學(xué)報(bào)，2020, 41(1): 39-43.
XU G J, LIU J, CHEN D S, et al. Effect of normalizing tempera-ture on microstructure and properties of Ti-6Al-4V manufactured by arc additive[J]. Transactions of the China Welding Institution,2020, 41(1): 39-43.
[66] BERMINGHAM M J, NICASTRO L, KENT D, et al. Optimising the mechanical properties of Ti-6Al-4V components produced by wire+arc additive manufacturing with post-process heat treatments[J]. Journal of Alloys and Compounds, 2018, 753: 247-255.
[67] 王健. 電弧增材制造 TC4 鈦合金宏微觀組織演變及力學(xué)性能研究[D]. 西安：西北工業(yè)大學(xué)，2020.
WANG J. A Study on macro/microstructure evolution and me-chanical properties of wire and arc additive manufactured TC4 titanium alloy[D]. Xi'an: Northwestern Polytechnical University,2020.
[68] 許明方，陳玉華，鄧懷波，等. 超聲輔助 CMT 電弧增材制造 TC4鈦合金微觀組織和力學(xué)性能研究[J]. 精密成形工程，2019, 11(5):142-148.
XU M F, CHEN Y H, DENG H B, et al. Microstructure and me-chanical properties of TC4 titanium alloy made by UVA-CMT WAAM[J]. Journalof NetshapeFormingEngineering, 2019, 11(5):142-148.
[69] COLEGROVE P A, MARTINA F, ROY M J, et al. High pressure interpass rolling of wire+arc additively manufactured titanium components[J]. AdvancedMaterialsResearch,2014,996:694-700.
[70] MARTINA F, ROY M J, SZOST B A, et al. Residual stress ofas-deposited and rolled wire+arc additive manufacturing Ti-6Al-4V components[J]. Materials Science and Technology, 2016, 32(14): 1439-1448.
[71] MARTINA F, COLEGROVE P A, WILLIAMS S W, et al. Mi-crostructure of interpass rolled wire+arc additive manufacturing Ti-6Al-4V components [J]. Metallurgical and Materials Transac-tions A, 2015, 46: 6103-6118.
[72] MCANDREW A R, ROSALES M A, COLEGROVE P A, et al. In-terpass rolling of Ti-6Al-4V wire+arc additively manufactured fea-tures for microstructural refinement [J]. Additive Manufacturing,2018, 21: 340-349.
[73] GAO Y P, WU C D, PENG K, et al. Towards superior fatigue crackgrowth resistance of TC4-DT alloy by in-situ rolled wire-arc addi-tive manufacturing[J]. Journal of Materials Research and Technol-ogy, 2021, 15: 1395-1407.
相關(guān)鏈接
